Легковоспламеняющиеся и взрывоопасные? Литий-титанатных аккумуляторов Pulan не существует!

2023-12-12

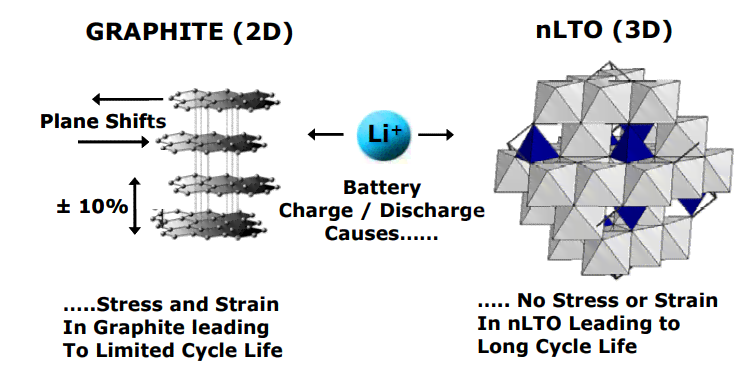

В литий-титанатной батарее Pulan в качестве анодного материала используется самостоятельно разработанный титанат лития, а также ряд передовых технологий в разработке материала и подготовке процесса, таких как технология нанесения графенового покрытия in-situ, технология гомогенного нано-компаундирования, технология двойного межфазного модифицирования частиц и технология однократной установки вторичных частиц. Среди них:

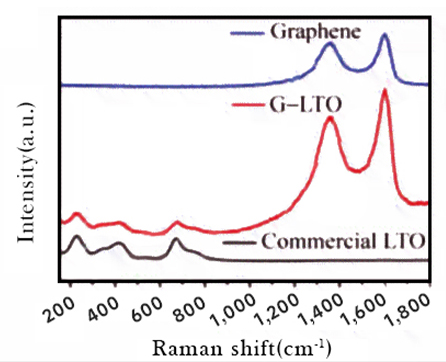

- Технология наплавки графена и технология наноразмерной обработки сокращают каналы переноса электронов и ионов и увеличивают коэффициент переноса на 50 % по сравнению с обычными материалами титаната лития;

- Технология модификации двойного интерфейса снижает реакционную способность титаната лития и препятствует газообразованию в титанат-литиевых материалах во время зарядки и разрядки;

- Технология однократного формования вторичных частиц не только решает сложные проблемы обработки титаната лития, но и улучшает консистенцию и экологическую адаптируемость титаната лития.

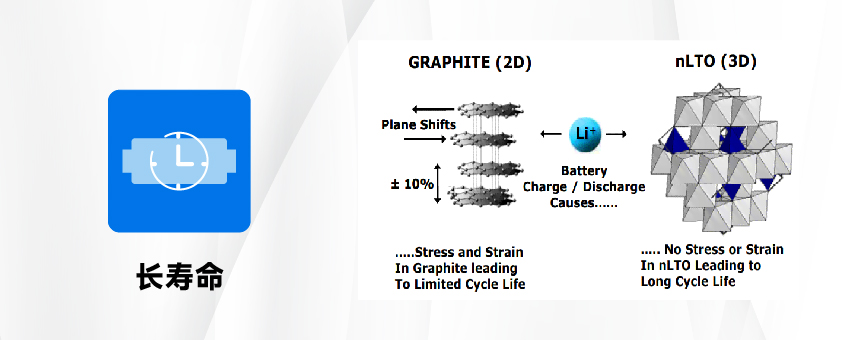

Кроме того, при производстве титанатно-литиевых батарей используется ряд передовых технологий, таких как технология гибкого полюса, технология экстремальной сушки, технология большого цилиндра с полным наконечником и технология переработки сердечника. В настоящее время компания разработала серию титанатно-литиевых батарей с отличными характеристиками, которые могут быть полностью заряжены за 6~10 минут, с продолжительностью цикла более 30 000 раз и сроком службы более 15 лет.

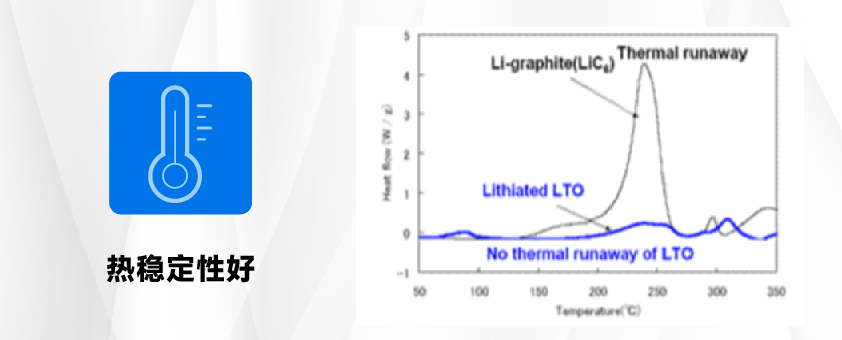

Применяя вышеуказанные ключевые технологии, мы в корне решили проблему безопасности литий-ионных батарей. Наши изделия из титаната лития продемонстрировали высокие показатели безопасности в ряде серьезных испытаний, таких как экстремальное укалывание, выдавливание, разрезание и проникновение электродрелей.

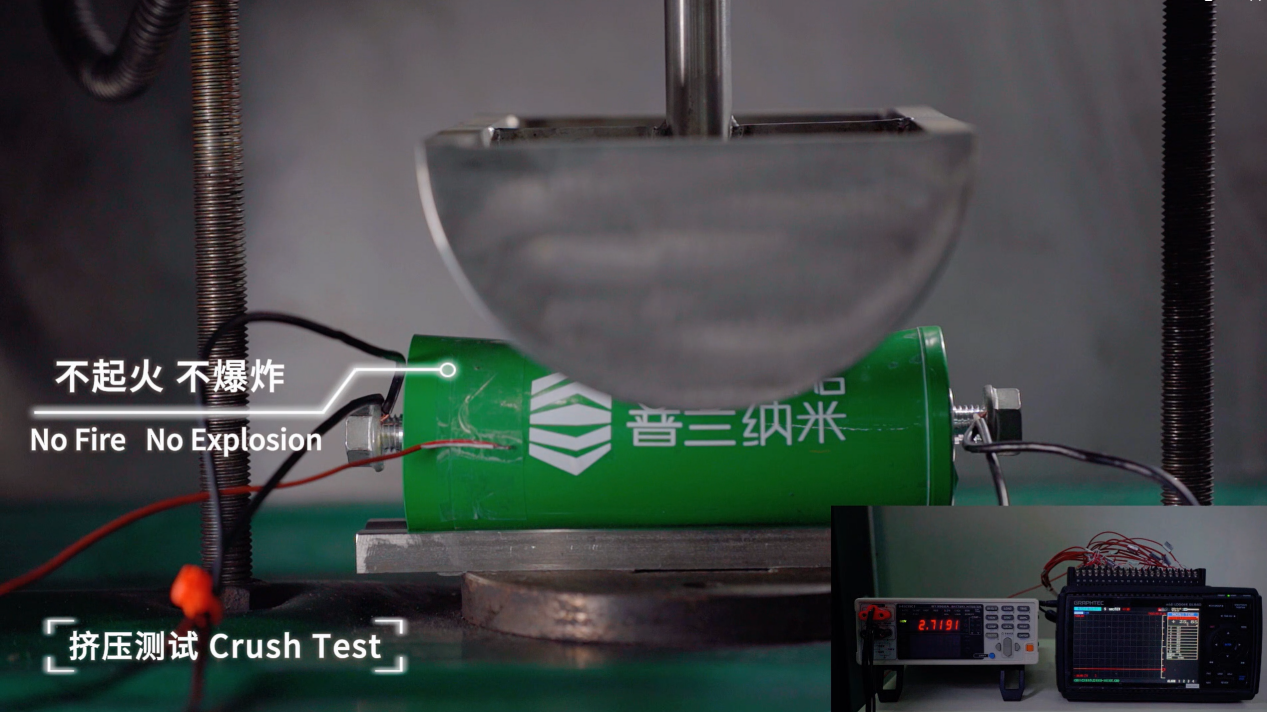

Испытание на сжатие

При условии 25℃±3℃, аккумуляторная батарея полностью заряжена, затем давление прикладывается перпендикулярно направлению пластины полюса батареи со скоростью 5±1мм/с, величина деформации достигает 30% или давление выдавливания достигает 200кН и затем прекращается выдавливание, а затем наблюдение в течение 1 часа, и нет никакого огня или явления взрыва.

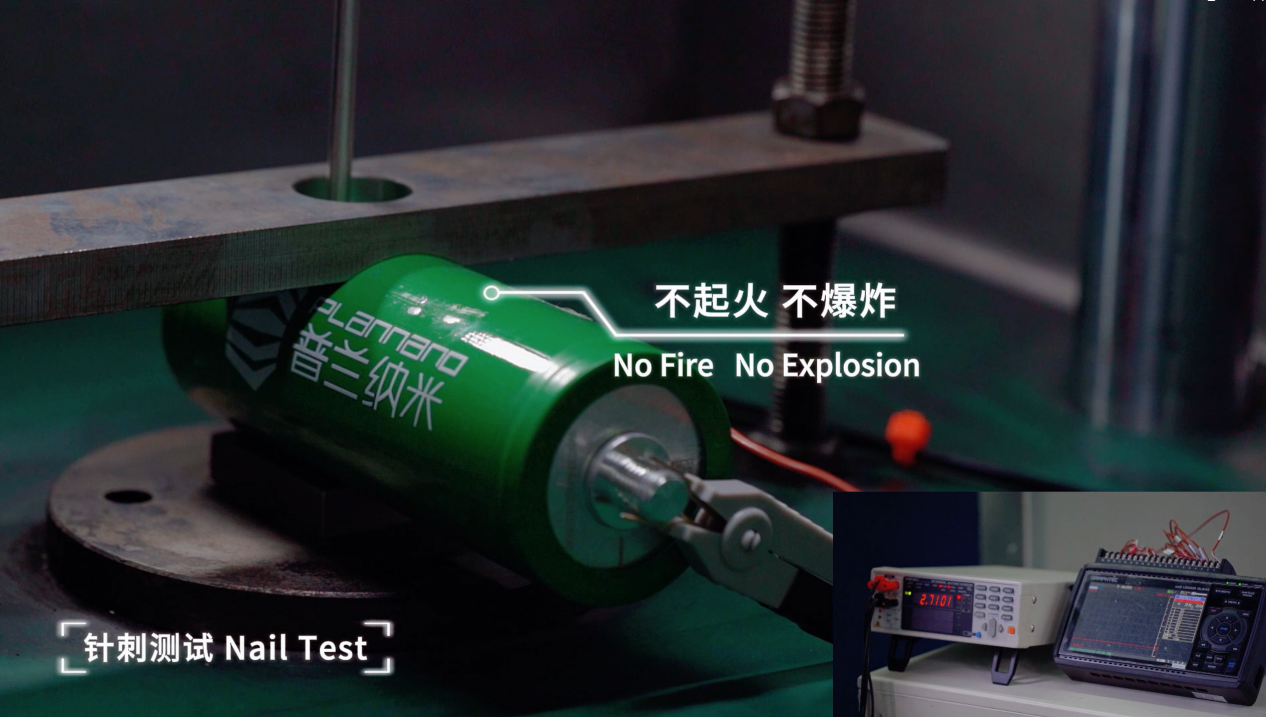

Испытание на прокол иглой

В условиях 25℃±3℃, электрический сердечник полностью заряжен, и высокотемпературная устойчивая стальная игла диаметром φ5-φ8 мм используется для проникновения с направления, перпендикулярного полюсной пластине электрического сердечника со скоростью (25±5) мм/с, положение проникновения близко к геометрическому центру колющей поверхности, и стальная игла остается в электрическом сердечнике, и наблюдение ведется в течение 1 часа, и нет никаких явлений, таких как огонь и взрыв.

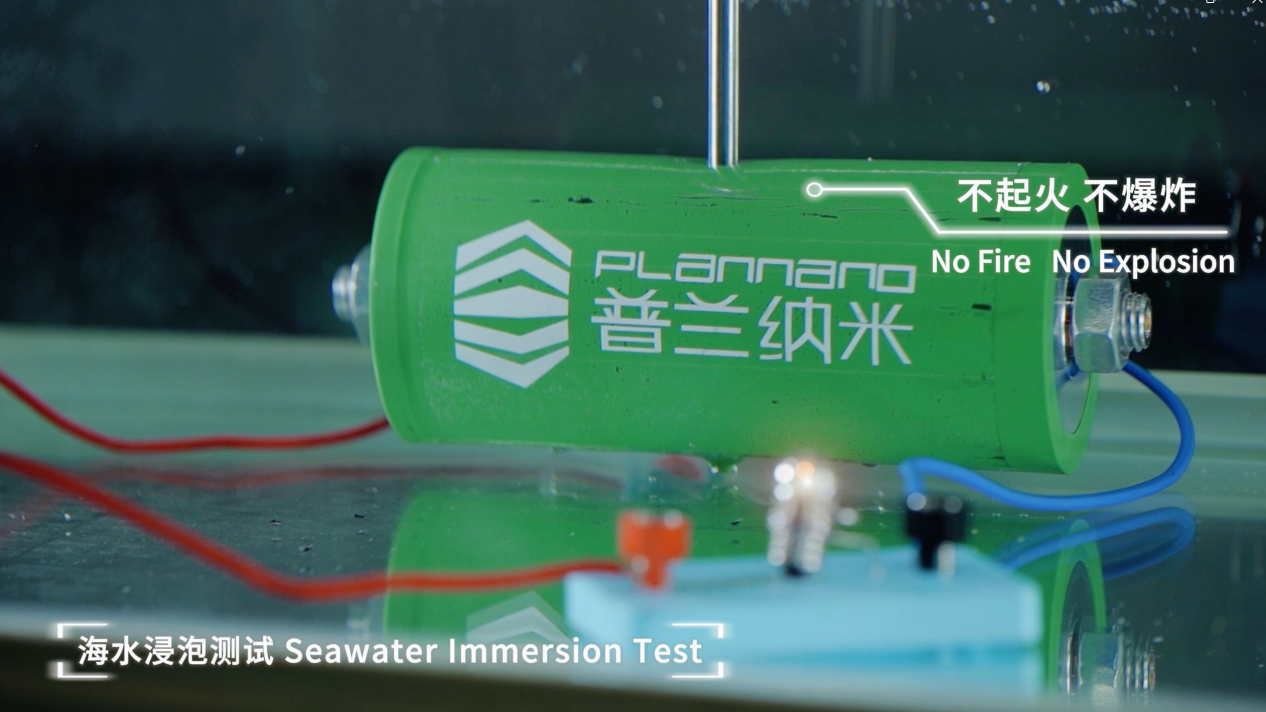

Испытание на погружение в морскую воду

После закрепления элемента батареи, полностью погруженного в 3,5% раствор NaCl (массовая доля, имитирующая состав морской воды при комнатной температуре) на 2 часа, батарея не подверглась возгоранию, взрыву и другим явлениям, и по-прежнему может нормальноработать.

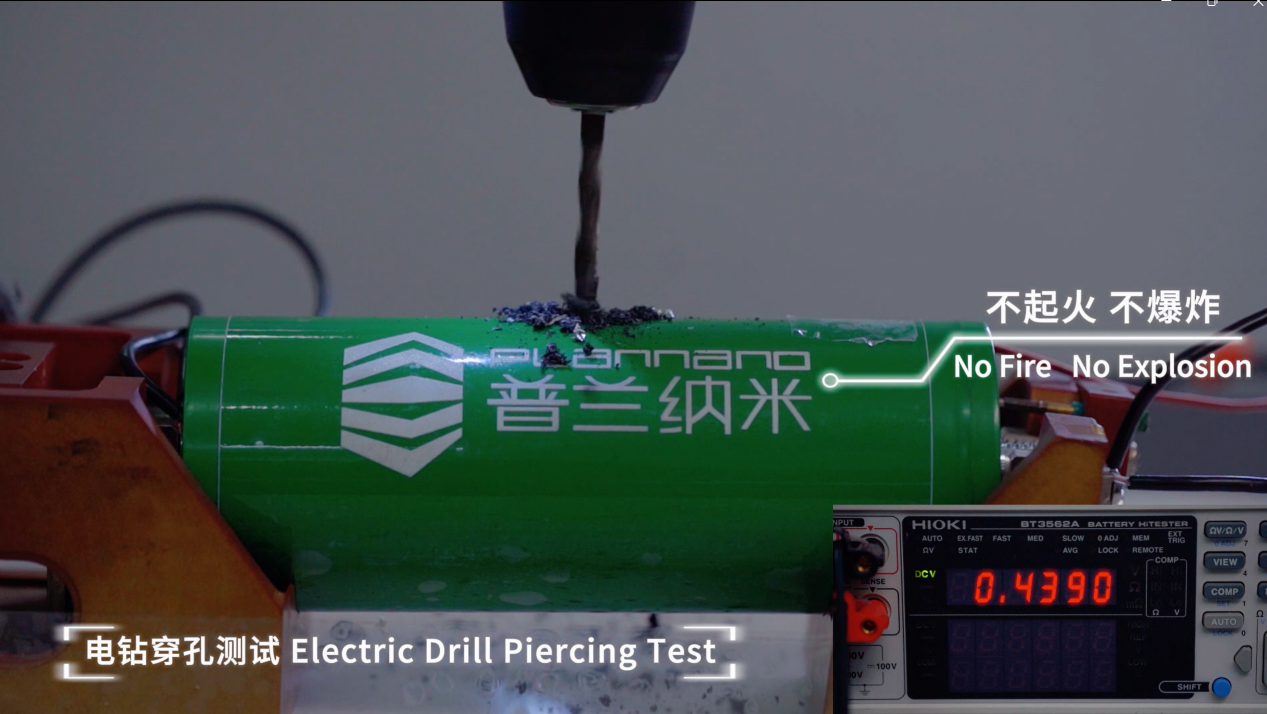

Испытание на прокол дрелью

При условии 25℃±3℃, аккумуляторная батарея полностью заряжена и пробита с направления, перпендикулярного корпусу батареи, электродрелью, пожара или взрыванепроизошло.

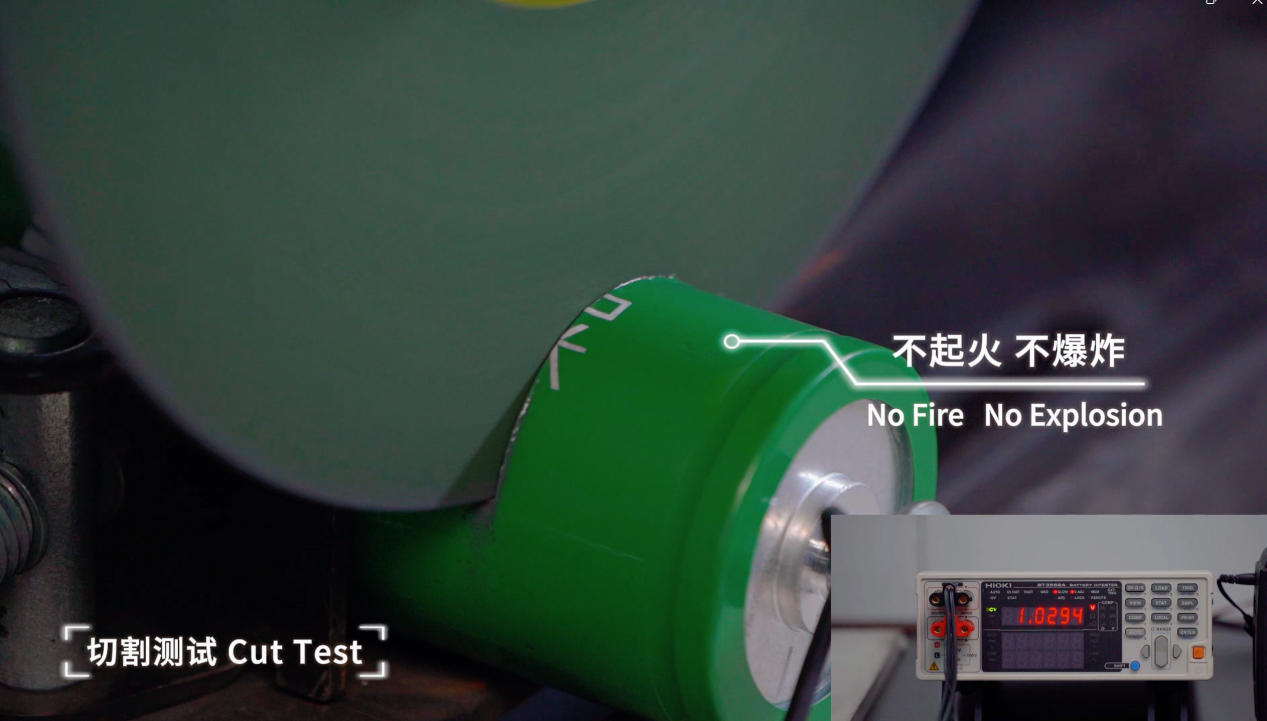

Испытание на резку

При условии 25℃±3℃, аккумуляторная батарея полностью заряжена и разрезана с помощью режущей машины с направления, перпендикулярного оболочке аккумуляторной батареи, и не наблюдается пожара, взрыва и других явлений.

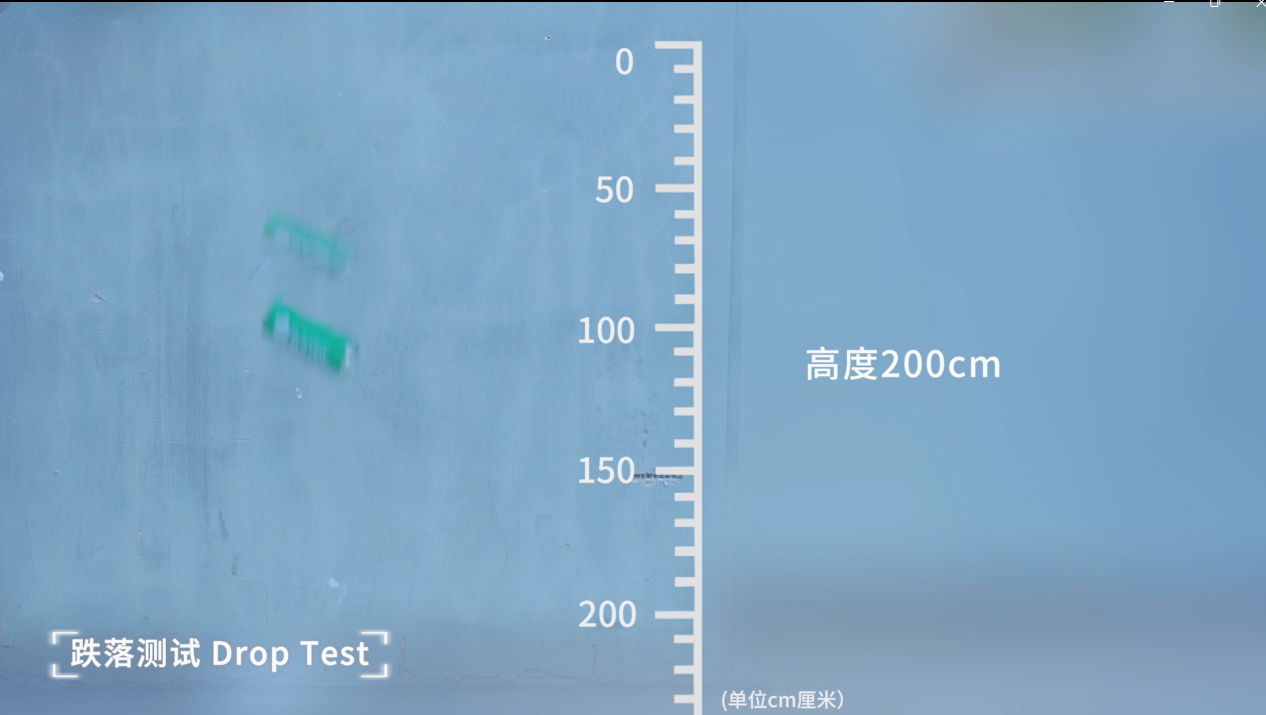

Испытание на падение

При температуре 25℃±3℃, полностью заряженном аккумуляторе и естественном падении с высоты 2 метра не произошло ни возгорания, ни взрыва.

Примечание:Вышеуказанные испытания соответствуют национальному стандарту Китайской Народной Республики GB 38031-2020 "Требования безопасности к аккумуляторным батареям для электромобилей".

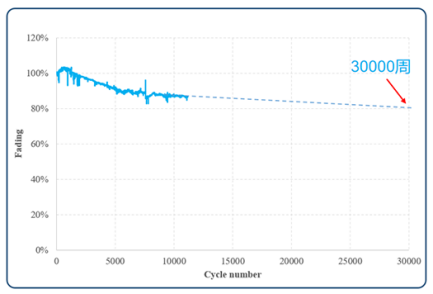

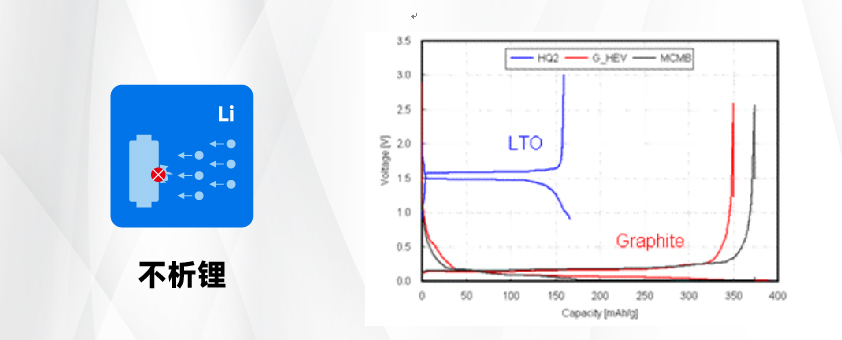

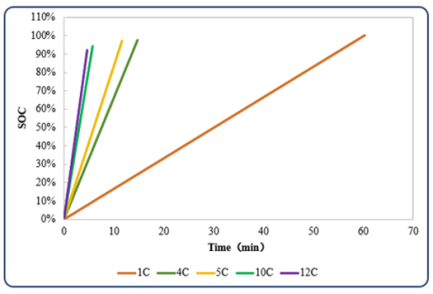

Плотность энергии литий-титанатной батареи Pulan может достигать 110 Втч/кг, обеспечивая быструю зарядку в течение 6~10 минут, и может использоваться в диапазоне -55℃~80℃ с высокой безопасностью и надежностью. Срок службы при нормальной температуре может достигать 30 000 раз, что соответствует требованиям к применению более 15 лет.
